复合式破碎机工作原理及特点

复合式破碎机工作原理及特点

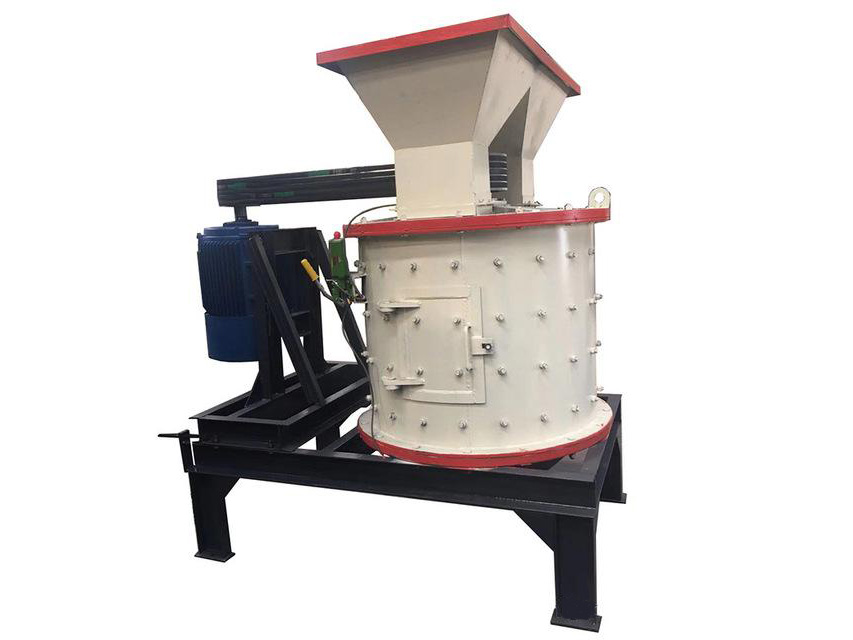

所谓立式复合式破碎机，就是一根立轴上装有立轴反击式破碎机的转盘和立轴锤式破碎机的转盘，集两种破碎机的优点于一体组成一种新型高 效破碎机。该机适用于矿山、建材、冶金、化工和电力等 行业，能破碎中等硬度可碎性矿石，特别是易碎性物料。 例如铁矿石、铜矿石、石灰石、煤矸石、石棉、焦炭、煤 和水泥熟料等，是一种超细碎型粉碎机械设备，具有破碎比大，破碎粒度细而均匀，能将80 ~ 120mm的物料一次性 粉碎到小于3 ~ 5mm细小颗粒。因此，可以破代磨，降低 进人磨机粒度，提高磨机产量。

立式复合式破碎机分上下两层分级破碎。 上层为中碎下层为细碎。破碎区是立轴上的转盘外圆与筒壁齿板之间所构成的圆环破碎腔。上转盘固定有板锤分布较稀，形成较大破碎腔，有利于破碎大块物料。下转盘上装有多排活动锤头，分布较密，形成较小破碎腔，以控制 被破碎物料达到细破粒度的要求。在筒体内壁上，装有带齿牙的固定齿板，又称反击板。

该机的工作原理为：物料自上口加入，落入破碎腔立式破碎机锤头，受到高速旋转板锤的打击，而迅 速抛向反击板，撞击后被反弹到锤板上，再次受到打击。如此高频次的打击与反击，使物 料由大到小逐渐被破碎，较小的物料落到下层破碎腔，受到高速旋转密集锤头的打击，重 复上层破碎过程。由于型腔较小，锤头与反击板齿刃之间对部分物料施加剪切应力立式破碎机锤头，进行铣削，加速物料的细碎。同时，锤头带动物料产生流动，相互间产生很大的研磨作用，使 物料进一步细碎，直至破碎成所要求的粒度。实践证明，立轴复合式破碎机上层采用反击 式破碎对物料实施硬打击，可有效地利用能童，破碎速度快，且破碎比大。下层采用锤式 破碎，锤头在径向可以自由转动，对物料堆积和流动处打击时，可起到缓冲作用，使物料 均勻疏松翻腾，从而使超细碎负荷平稳，大大减少了电机瞬时超载现象，消除了故障 隐患。

立式复合式破碎机特点：虽然立轴复合式破碎机与现行使用的同类型立轴反击式破碎 机的进料粒度相同，但就其破碎效果而言，立轴复合式破碎机仍优于立轴反击式破碎机， 小于5mm的均细部分增加5%，生产能力提高10% ;

基本上解决了原用立式复合式破碎机进行超细粉碎时电机负荷大，易出现故障的问 题，维修量相对减少，维修费用大为降低;

对破碎偏软性且含有少量水分的物料(如水泥熟料、焦炭和煤等)时，立轴复合式 破碎机的结构还可以采用上层为锤式破碎，下层为反击式粉碎，以减少工作部件的磨损和 物料塞实现象，提高能量的利用率。
