圆锥滚子轴承的结构与安装，你知道多少？

Sulli小苏：今天来详细介绍下圆锥滚子轴承的结构与安装，可以用在什么行业呢？有什么特点呢？

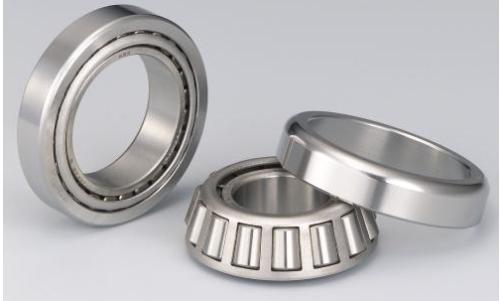

圆锥滚子轴承属于分离型轴承，轴承的内、外圈均具有锥形滚道。该类轴承按所装滚子的列数分为单列、双列和四列圆锥滚子轴承等不同的结构型式。圆锥滚子轴承主要用于承受以径向载荷为主的径向与轴向联合载荷，与角接触球轴承相比承载能力大，极限转速低。

圆锥滚子轴承有圆锥形内圈和外圈滚道，圆锥滚子排列在两者之间。所有圆锥表面的投影线都在轴承轴线的同一点相聚。这种设计使圆锥滚子轴承特别适合承受复合（径向与轴向）负荷。圆锥滚子轴承的承载能力取决于外圈的滚道角度，角度越大承载能力越大。轴承的轴向负荷能力大部分是由接触角α决定的；α角度越大，轴向负荷能力就越高。角度大小用计算系数e来表示；e值越大，接触角度越大，轴承承受轴向负荷的适用性就越大。

单列圆锥滚子轴承可以承受径向负荷和单一方向轴向负荷。当轴承承受径向负荷时，将会产生一个轴向分力，所以当需要另一个可承受反方向轴向力的轴承来加以平衡。圆锥滚子轴承能够承受一个方向的轴向载荷，能够限制轴或外壳一个方向的轴向位移。

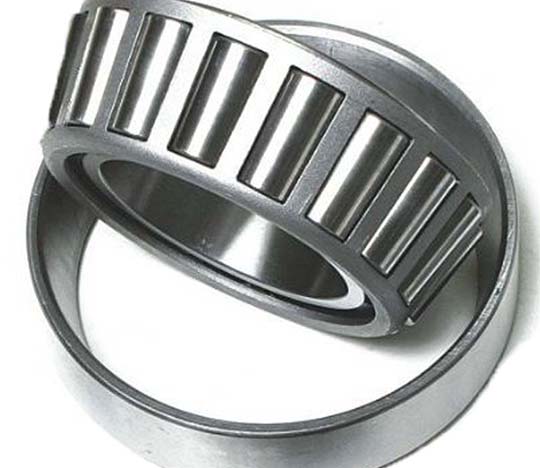

圆锥滚子轴承通常是分离型的，即由带滚子与保持架组件的内圈组成的圆锥内圈组件可以与圆锥外圈（外圈）分开安装。圆锥滚子轴承广泛用于汽车、轧机、矿山、冶金、塑料机械等行业。

外圈的角度以及外滚道直径尺寸已与外形尺寸相同被标准化规定了。不允许在设计制造时更改，以致使圆锥滚子轴承的外圈与内组件之间可在世界范围内通用互换。

单列圆锥滚子轴承游隙需用户在安装时调整；双列和四列圆锥滚子轴承游隙已在产品出厂时依据用户要求给定，不需要用户调整。

圆锥滚子轴承的分类

单列圆锥滚子轴承

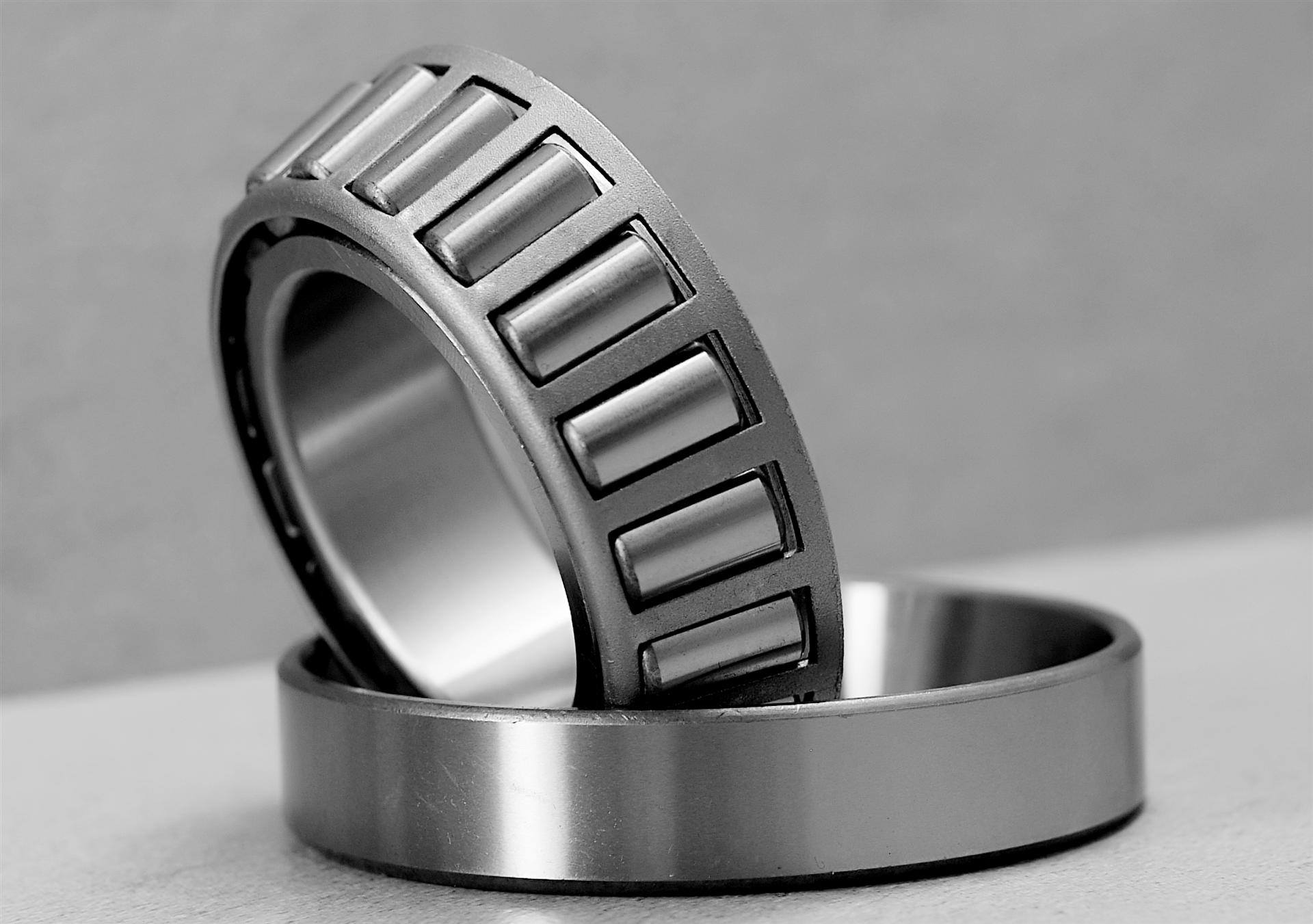

单列圆锥滚子轴承有一个外圈，其内圈和一组锥形滚子由筐形保持架包罗成的一个内圈组件。外圈可以和内圈组件分离复合圆锥破碎机，按照ISO圆锥滚子轴承外形尺寸标准的规定，任何一个标准型号的圆锥滚子轴承外圈或内圈组件应能和同型号外圈或内圈组件实现国际性互换。即同型号的外圈除外部尺寸、公差需符合ISO492（GB307）规定外，内圈组件的圆锥角、组件锥体直径等也必须符合互换的有关规定。

通常，单列圆锥滚子轴承外圈滚道的圆锥角在10°~19°之间，能够同时承受轴向载荷和径向载荷的联合作用。锥角愈大，承受轴向载荷的能力也愈大。大圆锥角的轴承，后置代号加B，锥角在25°~29°之间，它可承受较大的轴向载荷。另外，单列圆锥滚子轴承可以在安装过程中调整游隙的大小。

双列圆锥滚子轴承

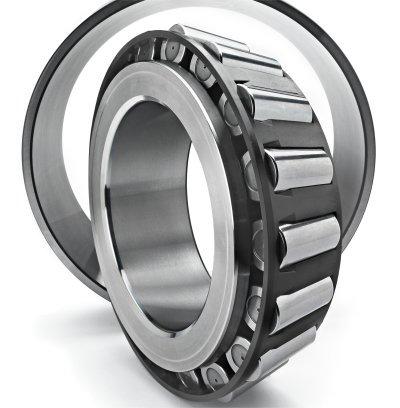

双列圆锥滚子轴承的外圈（或内圈）是一个整体。两个内圈（或外圈）小端面相近，中间有隔圈，游隙是靠隔圈的厚薄来调整的， 也可用隔圈的厚薄来调整双列圆锥滚子轴承的预过盈。

四列圆锥滚子轴承

四列圆锥滚子轴承，此种轴承的性能与双列圆锥滚子轴承基本相同，但比双列圆锥滚子轴承承受的径向载荷更大，极限转速稍低，主要用于重型机械。

多密封双、四列圆锥滚子轴承

多密封双、四列圆锥滚子轴承，ZWZ提供长寿命、多密封双、四列圆锥滚子轴承。对轴承进行个性化全新设计，改变全密封轴承传统设计方法复合圆锥破碎机，采用密封与防尘相结合的新型密封结构型式，改善密封效果，提高密封性能。多密封双、四列圆锥滚子轴承与开式结构轴承相比，寿命提高20%～40%；润滑剂消耗量降低80%。

圆锥滚子轴承使用注意事项

1、保持圆锥滚子轴承及其周围清洁。

即使是眼睛看不到的小尘埃，也会给轴承带来坏影响。所以，要保持周围清洁，使尘埃不致侵入轴承。

2、小心谨慎地使用。

在使用中给与圆锥滚子轴承强烈冲击，会产生伤痕及压痕，成为事故的原因。严重的情况下，会裂缝、断裂，所以必须注意。

3、使用恰当的操作工具。

避免以现有的工具代替，必须使用恰当的工具。

4、要注意圆锥滚子轴承的锈蚀。

操作轴承时，手上的汗会成为生锈的原因。要注意用干净的手操作，最好尽量带上手套。

圆锥滚子轴承的安装

调整轴向游隙对于圆锥滚子轴承的安装轴向游隙，可用轴颈上的调整螺母、调整垫片和轴承座孔内的螺纹，或用预紧弹簧等方法进行调整。轴向游隙的大小，与轴承安装时的布置、轴承间的距离、轴与轴承座的材料有关，可根据工作条件确定。

对于高载荷高转速的圆锥滚子轴承，调整游隙时，必须考虑温升对轴向游隙的影响，将温升引起的游隙减小量估算在内，也就是说，轴向游隙要适当地调整得大一点。

对于低转速和承受振动的轴承，应采取无游隙安装，或施加预载荷安装。其目的是为了使圆锥滚子轴承的滚子和滚道产生良好接触，载荷均匀分布，防止滚子和滚道受振动冲击遭到破坏。调整后，轴向游隙的大小用千分表检验。

四列圆锥滚子轴承的安装（安装滚子轴承）

一、四列圆锥滚子轴承内圈与辊颈的配合一般是带间隙的，安装时先将轴承装入轴承箱，然后把轴承箱装入轴颈。

二、四列圆锥滚子轴承外圈与轴承箱孔亦采用动配合，先将外圈A装入轴承箱。出厂时在外圈、内圈以及内外隔圈均印有字{HotTag}符符号，安装时必须按字符符号的排列顺序依次装入轴承箱。不可任意互换，以防止轴承游隙的改变。

三、全部零件都装入轴承箱后，将内圈与内隔圈、外圈与外隔圈轴向靠紧。

四、测量外圈端面与轴承箱盖板之间的缝隙宽度，以确定相应密封垫片的厚度。
